ক্লাস এবি অ্যামপ্লিফায়ার ব্যাখ্যা করা হয়েছে: সুবিধা, অসুবিধা, দক্ষতা এবং কীভাবে একটি চয়ন করবেন

একটি কি ক্লাস AB পরিবর্ধক ?

ক্লাস AB হল একটি রৈখিক পুশ-পুল এমপ্লিফায়ার টপোলজি যেখানে দুটি পরিপূরক আউটপুট ট্রানজিস্টর সংকেত চক্রের অর্ধেকেরও বেশি সময় ধরে পরিচালনা করে। ইতিবাচক এবং নেতিবাচক অর্ধেকগুলির মধ্যে ওভারল্যাপ ক্রসওভার খাঁজকে সরিয়ে দেয় যা বিশুদ্ধ ক্লাস B অপারেশনের প্রধান দুর্বলতা, যখন পক্ষপাত কারেন্ট যথেষ্ট কম থাকে যে দক্ষতা ক্লাস A-এর অনেক উপরে থাকে। ফলাফলটি একটি খুব ব্যবহারিক তাপীয় শাস্তি সহ পরিষ্কার, এনালগ শব্দ।

পরিবাহী কোণ কিভাবে কাজ করে

একটি অডিও সাইন ওয়েভের একটি একক চক্র সম্পর্কে চিন্তা করুন। একটি ক্লাস এ পর্যায়ে, আউটপুট ট্রানজিস্টর পুরো 360 ডিগ্রী সঞ্চালন করে। ক্লাস B পর্যায়ে, পজিটিভ ডিভাইসটি একটি অর্ধ-চক্র পরিচালনা করে এবং নেতিবাচক ডিভাইসটি অন্যটি পরিচালনা করে, প্রতিটি প্রায় 180 ডিগ্রি, যা পক্ষপাত শক্তি সঞ্চয় করে কিন্তু সংকেত শূন্য অতিক্রম করার সাথে সাথে একটি দৃশ্যমান ব্যবধান তৈরি করে। একটি ক্লাস AB পর্যায় পক্ষপাতমূলক যাতে প্রতিটি ডিভাইস প্রায় 180 এবং 220 ডিগ্রির মধ্যে সঞ্চালন করে, শান্ত বর্তমান সেটিং এর উপর নির্ভর করে। কারণ উভয় ডিভাইসই জিরো ক্রসিং এ কিছুটা সক্রিয় থাকে, একটি হাত অন্যটির সাথে মসৃণভাবে বন্ধ হয়ে যায়। পাওয়ার অ্যামপ্লিফায়ার ক্লাসের উইকিপিডিয়ার ওভারভিউ অনুসারে, ক্লাস AB এবং ক্লাস D কমপক্ষে 2010 সাল থেকে অডিও বাজারে আধিপত্য বিস্তার করেছে, যখনই বিকৃতি এবং লিনিয়ারিটি কাঁচা দক্ষতার চেয়ে বেশি গুরুত্বপূর্ণ হয় তখন AB পছন্দ করে।

কেন পক্ষপাত বিন্দু গুরুত্বপূর্ণ

একটি ক্লাস AB পর্যায়ের শান্ত স্রোত বায়াস নেটওয়ার্ক দ্বারা সেট করা হয়, সাধারণত একটি VBE গুণক বা একটি ডেডিকেটেড বায়াস ট্রানজিস্টর আউটপুট পেয়ারের মতো একই হিটসিঙ্কে মাউন্ট করা হয়। এটিকে খুব কম সেট করুন, এবং মঞ্চটি ক্লাস B-এর দিকে প্রবাহিত হয়, যা ঠান্ডা হয় কিন্তু শ্রবণযোগ্য ক্রসওভার বিকৃতি তৈরি করে। এটিকে খুব উঁচুতে সেট করুন, এবং মঞ্চটি ক্লাস A-এর কাছে পৌঁছেছে, সুন্দর শব্দ কিন্তু উচ্চ নিষ্ক্রিয় স্রোত যা নীরবতায়ও হিটসিঙ্ককে উত্তপ্ত করে। একটি ভাল-পরিকল্পিত মডিউল তাপমাত্রা জুড়ে পক্ষপাত স্থিতিশীল রাখে, যে কারণে আউটপুট স্টেজ এবং হিটসিঙ্কের তাপীয় নকশা পরিবর্ধক শ্রেণী থেকে অবিচ্ছেদ্য।

ক্লাস AB বনাম ক্লাস A, B এবং D: ব্যবহারিক ট্রেড-অফ

এখানে র‌্যাঙ্কিং যা ক্রয়ের সিদ্ধান্তের জন্য গুরুত্বপূর্ণ: ক্লাস A শব্দগতভাবে পরিষ্কার কিন্তু অদক্ষ, ক্লাস B দক্ষ কিন্তু অডিওর জন্য খুব বিকৃত, ক্লাস D দক্ষ এবং কমপ্যাক্ট কিন্তু স্যুইচিং আর্টিফ্যাক্ট যোগ করে, এবং ক্লাস AB হল এমন সমঝোতা যা স্পিকার অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরে সবচেয়ে ভাল কাজ করে। আপনি যদি একটি নতুন ডিজাইন বা একটি আপগ্রেডের জন্য একটি পরিবর্ধক শ্রেণী নির্বাচন করছেন, ক্লাস AB কদাচিৎ চ্যানেল প্রতি কয়েকশ ওয়াটের নিচে ভুল পছন্দ।

একটি 100 ওয়াট সক্রিয় PA স্পিকার নির্মাণকারী একটি প্রস্তুতকারকের কথা বিবেচনা করুন। ক্লাস AB রুটে একটি বড় ট্রান্সফরমার, আরও বেশি হিটসিঙ্কিং এবং একটি ভারী ক্যাবিনেট প্রয়োজন। ক্লাস ডি তাপের ভগ্নাংশের সাথে একই আউটপুট সরবরাহ করে, কিন্তু ইনপুট ফিল্টারিং, গ্রাউন্ডিং এবং আউটপুট ফিল্টারের গুণমান এখন শব্দ নির্ধারণ করে। স্টুডিও মনিটর এবং ইন্সট্রুমেন্ট এমপ্লিফায়ারগুলির জন্য, পছন্দটি প্রায়শই AB-এর উপর নির্ভর করে কারণ ক্লিপিংয়ের প্রান্তে এর আচরণটি আরও ক্ষমাশীল এবং সঙ্গীতময়।

আপনার স্পিকারের জন্য ট্রেড-অফ পড়া

কর্মদক্ষতা সংখ্যা আপনি চারপাশে পরিকল্পনা করতে পারেন

দক্ষতা সরাসরি বিদ্যুৎ সরবরাহের আকার এবং হিটসিঙ্ক ভর নিয়ন্ত্রণ করে। 100 ওয়াট ক্রমাগত আউটপুটের জন্য, একটি 25% দক্ষ ক্লাস এ পর্যায় প্রায় 300 ওয়াট তাপ নষ্ট করে, একটি 55% দক্ষ ক্লাস AB পর্যায় প্রায় 82 ওয়াট ক্ষয় করে এবং একটি 88% দক্ষ ক্লাস ডি পর্যায় প্রায় 14 ওয়াট ক্ষয় করে। এই কারণেই ক্লাস AB পরিবর্ধকগুলি সর্বদা ধাতুকে ভারী কাজ করে বলে মনে হয়।

সুবিধা এবং অসুবিধা: আপনি আসলে কি পান

বেশিরভাগ চালিত স্পিকার, ইন্সট্রুমেন্ট এমপ্লিফায়ার এবং হাই-ফাই ডিজাইনের জন্য, ক্লাস AB হল ক্লাস ডি এর ইঞ্জিনিয়ারিং বিল পরিশোধ না করে প্রাকৃতিক শব্দ অর্জনের সবচেয়ে সহজ উপায়। দুটি আসল খরচ হল তাপ এবং ওজন।

যেখানে ক্লাস AB জিতেছে

• জটিল সংশোধন সার্কিটরি ছাড়া কম ক্রসওভার বিকৃতি
• প্রতিক্রিয়াশীল স্পিকার লোডের মধ্যে স্থিতিশীল আচরণ, কোনো আউটপুট ফিল্টারের প্রয়োজন নেই
• ক্ষমা করা ক্লিপিং যা ওভারড্রাইভে চালিত হলে কম কঠোর শোনায়
• সহজ, মেরামতযোগ্য টপোলজি যা বেশিরভাগ পরিষেবা প্রযুক্তিবিদ ভাল জানেন
• একটি রৈখিক ট্রান্সফরমার সরবরাহের সাথে যুক্ত হলে কম শব্দ মেঝে

যেখানে ক্লাস AB আপনাকে খরচ করে

• 45-65% কার্যকারিতা মানে 35-55% ইনপুট পাওয়ার মাঝারি মাত্রায় তাপে পরিণত হয়
• বড় হিটসিঙ্ক, ভারী ট্রান্সফরমার এবং বড় ক্যাবিনেট
• ক্রমাগত উচ্চ-স্তরের আউটপুটের জন্য ইচ্ছাকৃত তাপ ব্যবস্থাপনা এবং সুরক্ষা প্রয়োজন

যেখানে ক্লাস AB অ্যামপ্লিফায়ার এখনও প্রথম পছন্দ

আপনি এখনও পেশাদার স্টুডিও মনিটর, মধ্য-আকারের PA শীর্ষ ক্যাবিনেট, উচ্চ-সম্পূর্ণ গিটার অ্যামপ্লিফায়ার এবং অনেক হোম ইন্টিগ্রেটেড অ্যামপ্লিফায়ারের ভিতরে ক্লাস AB খুঁজে পান। বাস ড্রাইভারে এর স্যাঁতসেঁতে ফ্যাক্টর সাধারণত একটি গড় ক্লাস ডি ডিজাইনের চেয়ে বেশি, যা আঁটসাঁট, নিয়ন্ত্রিত কম-ফ্রিকোয়েন্সি আচরণ দেয়। কারণ ওভারলোড হলে শব্দ ধীরে ধীরে হ্রাস পায়, ক্লাস AB প্রায়ই বাস্তব বাজানো এবং গান গাওয়ার পরিস্থিতিতে আরও বাদ্যযন্ত্র হিসাবে বর্ণনা করা হয়।

ডিজাইনারদের জন্য, একটি পরিচিত পাওয়ার স্টেজের সাথে কাজ করা সিস্টেমের বাকি অংশটিকে অনুমানযোগ্য করে তোলে। এটি একটি কারণ অডিও এমপ্লিফায়ার মডিউলগুলি স্পিকার সিস্টেমে শব্দের গুণমান উন্নত করে প্রধানত চটকদার স্পেসিফিকেশনের পরিবর্তে ধারাবাহিক রৈখিকতা এবং স্থিতিশীল স্যাঁতসেঁতে মাধ্যমে। একটি পৃথক কিন্তু সমান ব্যবহারিক প্রশ্ন কিভাবে পরিবর্ধক মডিউল বিভিন্ন স্পিকার প্রতিবন্ধকতা সাড়া ; বিদ্যুত সরবরাহ এবং সুরক্ষা সঠিকভাবে রেট করা হলে ক্লাস AB ডিজাইন সাধারণত 4 বা 8 ওহম এ স্থিতিশীল থাকে। যেকোনো বোর্ড নির্বাচনের আগে পর্যালোচনা করতেও সাহায্য করে একটি চালিত লাউডস্পিকারের একটি অডিও মডিউল আসলে কি ধারণ করে , তাই পাওয়ার স্টেজ, প্রিম্প স্টেজ এবং ডিএসপি ফাংশনগুলিকে একটি সুসংগত সিস্টেম হিসাবে বেছে নেওয়া হয়েছে।

ক্লাস AB এর চারপাশে একটি চালিত স্পিকার তৈরি করা: ফ্রন্ট-এন্ড মডিউলের সাথে মিল করা

একটি আউটপুট পর্যায় মাত্র অর্ধেক পরিবর্ধক। ফ্রন্ট-এন্ড মডিউল নিয়ন্ত্রণ করে লাভ, সমানীকরণ, মিশ্রণ এবং সুরক্ষা, যে ফাংশনগুলি ব্যবহারকারীরা আসলে স্পর্শ করে। যখন একটি ক্লাস AB পর্যায় একটি চালিত স্পিকারের অংশ হয়, তখন একটি অ্যানালগ কার্যকরী মডিউল প্রায়শই সবচেয়ে সরাসরি রুট হয়, কারণ এটি কোনো বিলম্ব যোগ করে না, খরচ খুব কম হয় এবং সহজ পটেনশিওমিটার দিয়ে ছাঁটাই করা যায়।

একটি ক্লাস AB আউটপুট স্টেজ সহ একটি দ্বি-মুখী বা পূর্ণ-রেঞ্জ ডিজাইনের জন্য, ক্লাস AB পরিবর্ধকগুলির জন্য pl1 ট্রেবল এবং খাদ EQ নিয়ন্ত্রণ মডিউল সহজবোধ্য টোন শেপিং প্লাস মিক্স আউটপুট প্রদান করে। যদি স্পিকার একটি মাইক্রোফোন ইনপুট অন্তর্ভুক্ত করে, পোর্টেবল PA এবং ইনস্টলেশন স্পিকারগুলিতে সাধারণ, 5-ব্যান্ড গ্রাফিক ইকুয়ালাইজার সহ pl35 সুষম মাইক এবং লাইন ইনপুট মডিউল চ্যানেল কন্ডিশনিং এবং একটি মিউজিক্যাল 5-ব্যান্ড EQ যোগ করে। একটি সাধারণ চালিত মিশুক বা কলাম স্পিকার জন্য, মাইক প্রভাব মডিউল সহ pl3 5-ব্যান্ড গ্রাফিক ইকুয়ালাইজার একটি কমপ্যাক্ট বোর্ডে EQ এবং echo একত্রিত করে।

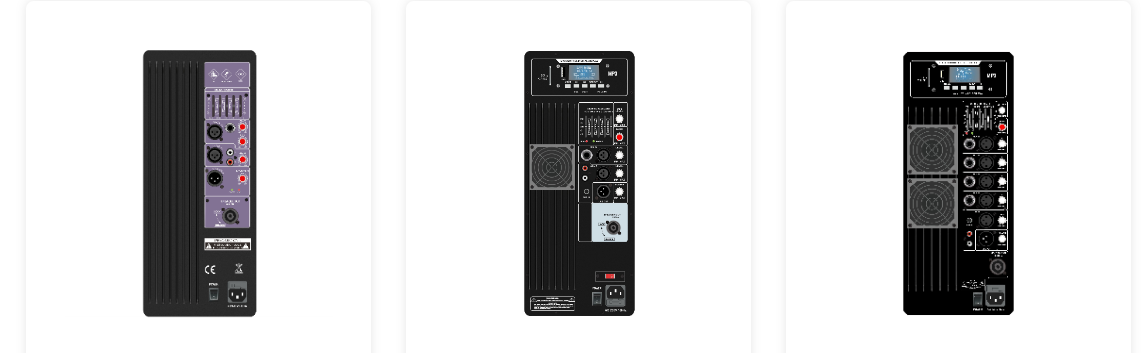

পাইকারি PL3: 5-ব্যান্ড গ্রাফিক ইকুয়ালাইজার এবং মাইক ইফেক্ট হরাইজন্টাল এনালগ ফাংশন চায়না PL3 হিসাবে: 5-ব্যান্ড গ্রাফিক ইকুয়ালাইজার এবং মাইক ইফেক্ট হরাইজন্টাল এনালগ ফাংশনাল মডিউল ক্লাস AB অ্যামপ্লিফায়ার সরবরাহকারী এবং কোম্পানির জন্য, Zh... পণ্য দেখুন →

পাইকারি PL35: ব্যালেন্সড মাইক এবং লাইন ইনপুট 5-ব্যান্ড গ্রাফিক ইকুয়ালাইজার অনুভূমিক চায়না PL35 হিসাবে: ক্লাস AB অ্যামপ্লিফায়ার সরবরাহকারীদের জন্য ব্যালেন্সড মাইক এবং লাইন ইনপুট 5-ব্যান্ড গ্রাফিক ইকুয়ালাইজার অনুভূমিক অ্যানালগ ফাংশনাল মডিউল... পণ্য দেখুন →

পাইকারি PL1: এর জন্য ট্রেবল এবং বাস EQ কন্ট্রোল অনুভূমিক এনালগ ফাংশনাল মডিউল চায়না PL1 হিসাবে: ক্লাস AB অ্যামপ্লিফায়ার সরবরাহকারী এবং কোম্পানির জন্য Treble এবং Bas EQ কন্ট্রোল অনুভূমিক অ্যানালগ ফাংশনাল মডিউল, Zhenhai Huage p... পণ্য দেখুন →

এই মডিউলগুলি ক্লাস AB পরিবর্ধক সিস্টেমের জন্য ডিজাইন করা হয়েছে কারণ তারা অনুমানযোগ্য প্রতিবন্ধকতা সহ একটি পরিষ্কার, রৈখিক ইনপুট পর্যায় অনুমান করে। পাওয়ার স্টেজ, ট্রান্সফরমার এবং হিটসিঙ্ক এখনও আপনার টার্গেট আউটপুট লেভেল এবং ঘেরের আকারের জন্য নির্বাচন করতে হবে। উচ্চ-শক্তির পণ্যগুলির জন্য, অনেক নির্মাতারা রৈখিক সরবরাহের সাথে ক্লাস H পাওয়ার পর্যায়ে চলে যায় যখন তারা বেশি আউটপুটে অ্যানালগ অক্ষর সংরক্ষণ করতে চায়, বা ওজন এবং তাপ সীমিত কারণগুলির ক্ষেত্রে এলএলসি অনুরণিত সরবরাহ সহ ক্লাস ডি মডিউলগুলিতে চলে যায়।
